الخصائص
ماكينات اللحام FSW الدورانية لديها الخصائص التالية:
1. تعتمد الدعامة المتحركة لذلك لديها صلابة جيدة وأداء تكلفة أفضل
2. ماكينة اللحام هذه تعتمد لحام التوازي لأبعاد السطح: من 0 إلى 12 مم، اللحام الدقيق: من 0.2 إلى 1.2 مم.
3. هناك خيارات للحام المتوازي.
4. نظام التدوير للمخرطة يتميز بالخصائص التالية: تركيبة بسيطة، ضبط تدوير عالي، سرعة كبيرة.
5. المخرطة ذات صلابة عالية ومقاومة جيدة للإهتزاز.
6. الماكينة جهزت مع ناقل الإسطوانات الدوارة للدخل والخرج، وهذا يشكل خط الإنتاج.
7. نظام التحكم ذو التصميم البشري لديه استقرارية عالية جداً.
8. الماكينة تعتمد عجلات اليدوية لا سلكية والتي تجنب اشتباك الأسلاك.
الوصف

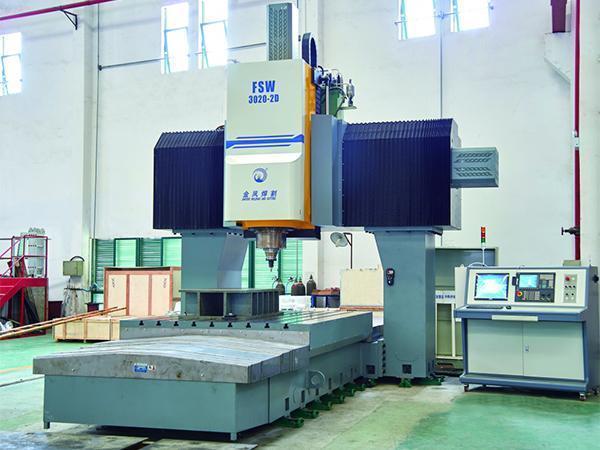

ماكينات اللحام FSW الدورانية هي تقنية توصيل الطور الصلب. خلال لحام حركة الإحتكاك الدورانية، كتف العمود الإسطواني الخاص ورأس الدوار للدبوس المحدب تدور وينغرز في قطعة العمل المطلوب لحامها. الأحتكاك بين الرأس الدوار والمادة المطلوب لحامها سوف يولد حرارة إحتكاك والتي تقوم بالتلدين الحراري للمادة عندما وحدة الدوران تدخل إلى الأمام في إتجاه الجانب المطلوب لحامه، المادة الملنة حرارياً تنقل من أمام الرأس الدوار إلى الجانب الخلفي، كنتيجة لذلك، تحقق التوصيل للطور الصلب مع قطعة العمل مع مساعدة ماكينة التشكيل.
| HMC650T | HMC650TA | ||
| نوع التركيبة | قنطرة تدوير مزدوجة | ||
| أقصى سمك للحام | الألمنيوم 40 مم، سبيكة النحاس 20 مم، سبيكة المغنسيوم 40 مم | ||
| الشوط في المحور X | من 0 إلى 200 مم | ||
| الشوط في المحور Y | من 0 إلى 900 مم | ||
| الشوط في المحور Z | من 0 إلى 330 مم | ||
| القياس الخارجي للجزء الرئيسي | 1900مم×2600مم×3170مم سبيكة المغنسيوم (الطول×العرض×الارتفاع) | 2800 مم×2500مم×3170مم (الطول×العرض×الارتفاع) | |
| القياس الخارجي لطاولة العمل | 1100 مم×900 مم (الطول×العرض) | 1300 مم×1200 مم (الطول×العرض) | |
| سرعة العمل في المحور X | من 0 إلى 6000 مم\دقيقة | ||
| سرعة العمل في المحور Y | من 0 إلى 6000 مم\دقيقة | ||
| سرعة العمل في المحور Z | من 0 إلى 3000 مم\دقيقة | ||
| محور التأرجح ( محور A) | يدوي من 0 إلى 5 درجات | ||
| نظام التحكم CNC | Fagor8055، Siemens 828D (تعتمد على إختيار العميل) | ||
| HMC650TBX | |
| نوع التركيبة | قنطرة استاتيكية عمودية |
| أقصى سمك للحام | الألمنيوم 40 مم، سبيكة النحاس 20 مم، سبيكة المغنسيوم 40 مم |
| الشوط في المحور X | من 0 إلى 200 مم |
| الشوط في المحور Y | من 0 إلى 900 مم |
| الشوط في المحور Z | من 0 إلى 330 مم |
| القياس الخارجي للجزء الرئيسي | 3500 مم×2600 مم×3400 مم (الطول×العرض×الارتفاع) |
| القياس الخارجي لطاولة العمل | 1400 مم×1100 مم (الطول×العرض) |
| سرعة العمل في المحور X | من 0 إلى 6000 مم\دقيقة |
| سرعة العمل في المحور Y | من 0 إلى 6000 مم\دقيقة |
| سرعة العمل في المحور Z | من 0 إلى 3000 مم\دقيقة |
| محور التأرجح ( محور A) | يدوي من 0 إلى 5 درجات |
| نظام التحكم CNC | Fagor8055، Siemens 828D (تعتمد على إختيار العميل) |
| HMC650TD | HMC650TDX | |
| نوع التركيبة | قنطرة استاتيكية عمودية | |
| أقصى سمك للحام | سبيكة الألمنيوم من 0.1 إلى 1.5 مم | |
| الشوط في المحور X | --------- | من 0 إلى 150 مم |
| الشوط في المحور Y | من 0 إلى 1100 مم | من 0 إلى 1100 مم |
| الشوط في المحور Z | من 0 إلى 300 مم | من 0 إلى 300 مم |
| القياس الخارجي للجزء الرئيسي | 1140×1620 مم×2500 مم (الطول×العرض×الارتفاع) | 2500 مم×1500مم×2200مم (الطول×العرض×الارتفاع) |
| القياس الخارجي لطاولة العمل | 500 مم×1070 مم (الطول×العرض) | |
| سرعة العمل في المحور Y | من 0 إلى 15000 مم\دقيقة | |
| سرعة العمل في المحور Z | من 0 إلى 4000 مم\دقيقة | |
| محور التأرجح ( محور A) | يدوي من 0 إلى 5 درجات | |
| نظام التحكم CNC | JINFENG، الصين | Fagor8055، Siemens 828D (تعتمد على إختيار العميل) |
مقدمة عن Jinfeng
الجزء الرئيسي لماكينة القطع بالليزر LCSG الكاملة هو مجمع الرفوف والذي يصنع عن طريق مركز التصنيع CNC. علاوة على ذلك، يمكن عمل العديد من المعالجات السطحية. لذلك ممكن ضمان الدقة التركيبية وعمر الخدمة للماكينة.
نحن لدينا فريق فني مكون من 80 شخص، يقوم بالبحوث والتطوير، التصميم، التدريب وخدمات مابعد البيع.
نحن لدينا مخزن ملحقات خاص ومستقل مع مخزون كبير.
