التطبيق
شركة Jinfeng لصناعة الحديد والصلب، تنتج ماكينة القطع المنحني للألواح الفولاذية (صاج)، استخدم بشكل أساسي لقطع المجاري (الأخدود) للألواح الفولاذ الكربوني المختلفة.
هذه الماكينة تحقق القطع على شكل V وشكل K بميول في كلا الجانبين مع إنحناء مختلف للوح في نفس الوقت. الأجزاء المقطوعة النهائية يمكن استخدامها مباشرة للحام الآلي بعد التشكيل بالدرفلة.
المنتج
الخصائص

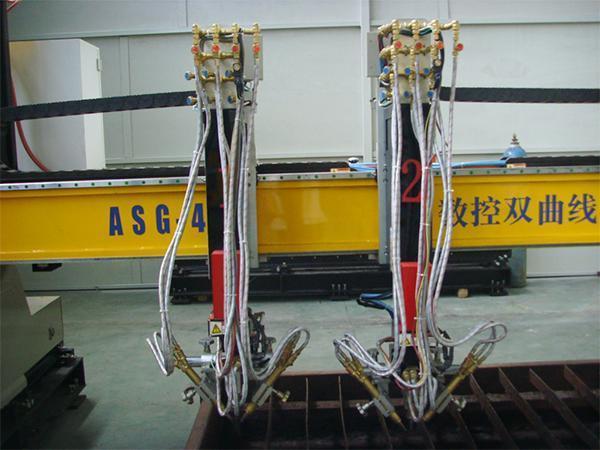

ماكينة القطع المنحني للألواح الفولاذية تتكون من كمر مقطعي وإطارين طرفيين طوليين. الأطاران الطرفيان يعتمدا التصميم التركيبي، كنتيجة لذلك ضمان إستقرارية الماكينة. مجموعتين لشعلة القطع الرئيسية الأفقية بالترتيب تعتمد نظام التدوير المؤازر AC والذي يمكن التحكم فيه بإستقلالية. تحقق الماكينة التدوير الأفقي عن طريق استخدام التروس والرفوف. الحركة الطولية للماكينة تعتمد التدوير الثنائي والذي تحقق بفعل الترس والرف.
نظام التحكم في القطع CNC هو نظام تحكم خاص طور بشكل خاص من شركة Jinfeng لماكينات القطع المنحني للألواح الفولاذية. تعتمد نظام التشغيل 32 bit Linux real-time، وبالتالي يحقق التشغيل متعدد المهام مع الأداء العالي، الإستقرارية العالية ومقاومة اعتراض فيروسات البرمجة. هذا يعني الماكينة يمكنها تنفيذ أنماط تشغيل متعددة مثل تعديل الملف، معالجة الرسومات، تشابك الأجزاء، النقل الشبكي، ضبط المتغيرات، مدخل شعلة القطع، الخ. خلال معالجات الأجزاء.
ماكينة التقطيع جهزت مع شاشة لمس 17〞LCD مع الوضوح العالي، لذلك لديها واجهة تواصل بين الألة والأنسان والتشغيل البسيط. خلال واجهة الشبكة، يمكن توصيلها مع PC عشوائي في الشبكة، تحقق نقل ملف القطع، المراقبة المباشرة للمعالجة والتحديث للبرامج المتعاقبة. لذلك، الماكينة ملائمة جداً للتشغيل والبرمجة.
بإستخدام هذه الماكينة لمعالجة أجزاء المجرى بالقوس الثنائي، أنت فقط تحتاج لتعرف المتغيرات الأساسية للأجزاء، ولا تحتاج إلى دليل البرمجة.
المتغيراتمدى القضيب: 4000 مم
طول القضيب: يعد وفق الطلب
المقطع الفعال الأفقي: 3000 مم
المقطع الفعال الطولي: من طول القضيب إلى 2000 مم
عدد المجموعة لشعة القطع: مجموعتين
سرعة القطع: من 100 إلى 750 مم \ الدقيقة
سرعة عدم القطع: 6000 مم \ دقيقة
مسافة الرفع لشعلة القطع: 200 مم
سمك القطع للوح الفولاذي: من 6 إلى 150 مم
سمك القطع لمجرى اللوح الفولاذي: من 6 إلى 70 مم
ضغط أكسجين القطع: من 0.784 إلى 0.882 ميجا بسكال
ضغط أكسجين التسخين المسبق: 0.392 ميجا بسكال
ضغط الغاز: 0.049 ميجا بسكال
| الرقم | بند الإختبار | الإنحراف المسموح به | الأنحراف المقاس | الخلاصة |
| 1 | خطأ الطول الجانبي (الجوانب الأربع) | أقل من أو يساوي 0.5 مم | ||
| 2 | الإنحراف القطري | أقل من أو يساوي 0.5 مم | ||
| 3 | خطأ التوجيه | أقل من أو يساوي 0.2 مم | ||
| 4 | الإنحراف القطري | أقل من أو يساوي 0.3 مم | ||
| 5 | إنحراف نقطة التقاطع | أقل من أو يساوي 0.5 مم | ||
| 6 | الخطأ الخطي وخطأ خط المنحنى العكسي | أقل من أو يساوي 0.2 مم |
مقدمة عن Jinfeng
شركة Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd لديها قسم ميكانيكي، قسم كهربائي وقسم برمجة. في الإجمال هناك 80 شخص في الفريق. نحن كذلك نستأجر مهندسين من ESAB لكي ينفذ تطوير الوصلات والتصميم لمختلف خطوط الإنتاج لكمر الحديد H، لذلك نحن لدينا ضمان تقني.
القدرة الإنتاجية القوية لشركة Jinfeng: نحن لدينا 13 مركز لماكينات CNC المستوردة، مركز تصنيع كبير 34 متر×12 متر، لذلك القدرة الإنتاجية السنوية لمختلف ماكينات اللحام بالقوس المغمور هي 1000.
كل الأعضاء لفريق المبيعات لديهم أكثر من 10 سنوات من الخبرة في الخدمة، لذلك يمكنهم توفير للعملاء المشورات المختلفة والخدمات في الوقت. إلى جانب ذلك، Jinfeng جهزت مع فريق خدمات مابعد البيع المكون من 30 عامل، لذلك يمكنهم توفير خدمة مابعد البيع على مدار 24 ساعة خلال السنة كاملة.
