التطبيق
ماكينة قص المعادن الروبوتية بالبلازما واللهب تجمع مهارات المعالجات التالية في خط إنتاج تقطيع آلي لكي تعطي الميزات لمعالجة فولاذ الإنشائات وتشمل: نشر شريطي، تثقيب ثلاثي الأبعاد، القطع المحكم، الخ. هذا يزيد بشكل كبير من معدل الاستخدام في الموقع، تقليل زمن الأعمال اللوجستية للمواد والتحسين الكامل لكفاءة الإنتاج.
ماكينة القطع هذه تعتمد قطع البلازما مع اللهب. وفقاً لبرمجة المعالجة المتولدة عن برمجة CNC وnesting، آلية الماكينة يمكنها تنفيذ التقطيع بسرعة لمختلف أنواع الفولاذ الإنشائي في نفس الوقت، وبذلك تحقق معالجة الحزمة الأوتوماتيكي للفولاذ الإنشائي.

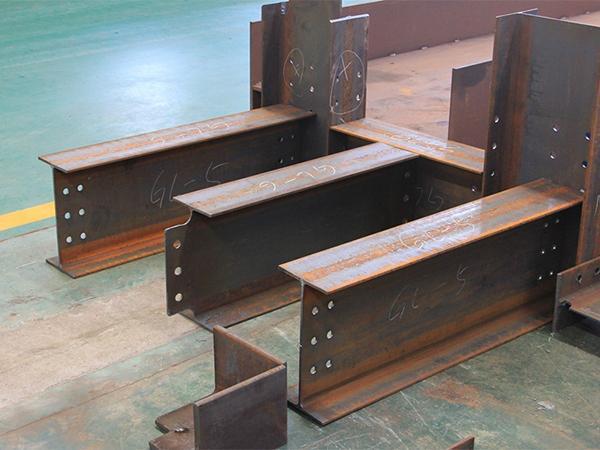

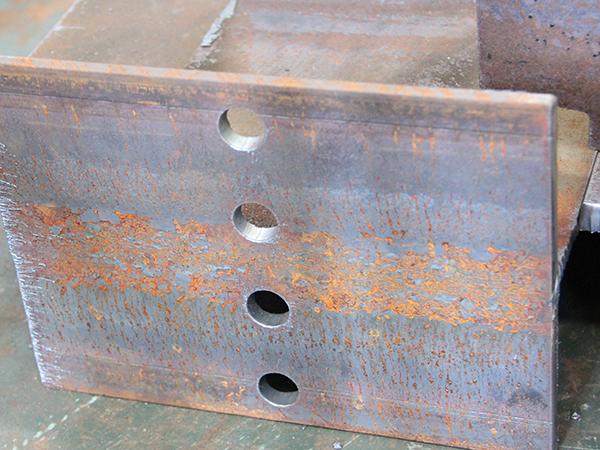

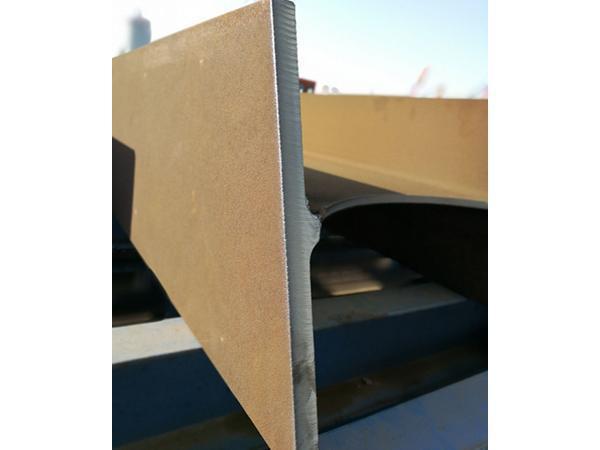

المنتجات النهائية
تدفق خط الإنتاج للقطع الآلي
1. تعليق المواد الخام
2. التغذية

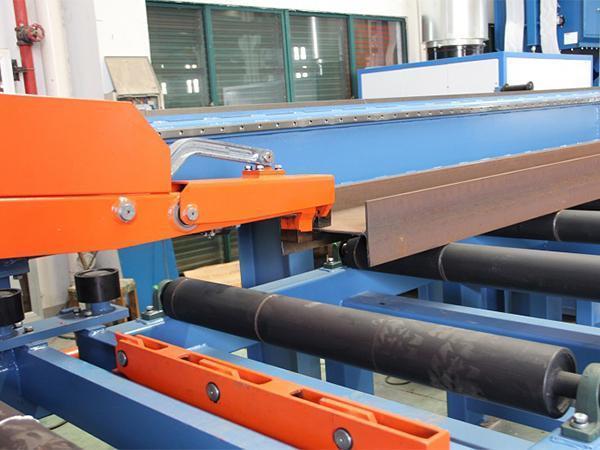

قطع العمل تتعرض لضغط جانبي، كبس وبعد ذلك النقل عن طريق نواقل الدخل بالإسطوانات الدوارة.
3. التثبيت
قطع العمل سوف تثبت أوتوماتيكياً بعد الكشف المبدئ عن طريق ناقل تغذية المواد.
4. التموضع
ناقل تغذية المواد يمكن نقل الفولاذ الإنشائي إلى منطقة القطع لغرض الكشف على الطول للفولاذ.
5. القطع

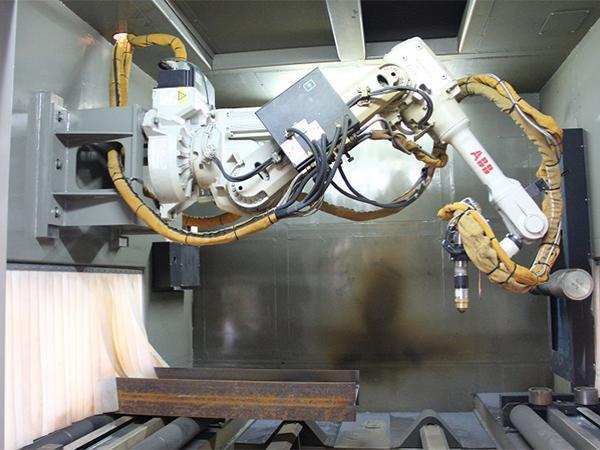

الربوت ينفذ القطع للوح شفة الكمر والقطعة العمودية بين لوحي شفة الكمر وفقاً برمجة المعالجة.
6. المخرجات
الخرج للقطع العمل المكتمل تقطيعها سوف ينقل خارجاً عن طريق ناقل الإسطوانات الدوارة.
7. التسريح
قطع العمل سوف ترسل إلى خارج منطقة القطع تجهيزاً لرفعها بعيداً.
8. الإختبار
الربوت جهز مع حساس ليزر وبعض وحدات الإختبار الأخرى والتي يمكنها تنفيذ مسح للمواصفات والإختبار لفولاذ الإنشاءات النهائي. بعد ذلك مسار المعالجة يمكن تصحيحه وفقاً لنتائج المسح والإختبار.
| الرقم | البند | المتغيرات | الملاحظات |
| 1 | أصغر طول للمواد الأولية | 1600 مم | تكون قابلة للمرور من خلال رول النقل ويمكن قطعها |
| 2 | أقصى طول للمواد الأولية | 12000 مم | مسافة آمان على الجانبين ناقل الإسطوانات الدائرية يكون 1 متر |
| 3 | أصغر طول تحميل | 3000 مم | التحميل خلال إطار التحميل |
| 4 | أصغر طول بدون تحميل | 1500 مم | الخرج خلال إطار عدم التحميل |
| 5 | أصغر طول لقطع قطع العمل | 100 مم | خلال القطع يترك فجوة |
| 6 | أقصى وزن للمواد | 1000 كجم \ متر أو 12 طن | |
| ملاحظة: أصغر طول يقاس وفقاً للوح شفة الكمر. | |||
| المواد المقطوعة ومواصفاتها | المتغيرات |
| مادة الفولاذ الإنشائي | فولاذ مستوى A، B، D و AH32، AH36، DH32، DH36، Z35، Q235، SM490، الخ. |
| أقصى مواصفات لكمر H | 1200 مم×600 مم |
| أقل مساحة مقطع للفولاذ الإنشائي | 200 مم×100 مم |
| فولاذ متساوي الزوايا | الأقل: 100 مم×100 مم×6 مم الأقصى: 250 مم×250 مم×25 مم |
| فولاذ غير متساوي الزوايا | الأقل: 140 مم×90 مم×6 مم الأقصى: 200 مم×125 مم×18 مم |
| فولاذ على شكل U | الأقل: 100 مم×70 مم×6 مم الأقصى: 400 مم×200 مم×25 مم |
الخصائص
ماكينة ماكينة قص المعادن الروبوتية بالبلازما واللهب لديها الخصائص التالية:
1. ماكينة القطع تعتمد تركيبة محكمة بالكامل مع باب متحرك، لذلك هي سهلة للتشغيل لحالات القطع لقطع العمل وتحقق صيانة الماكينة. تحت مساحة التقطيع، ناقل تفريغ متنقل مثل الدرج والذي يمكن ان يستخدم لتجميع الخبث والفضلات. وهناك منفذ شفط لتنظيف الأتربة أسفل رف الماكينة الرئيسية. يمكن استخدامه لإزالة الأتربة والدخان الناتج عن القطع بالبلازما.

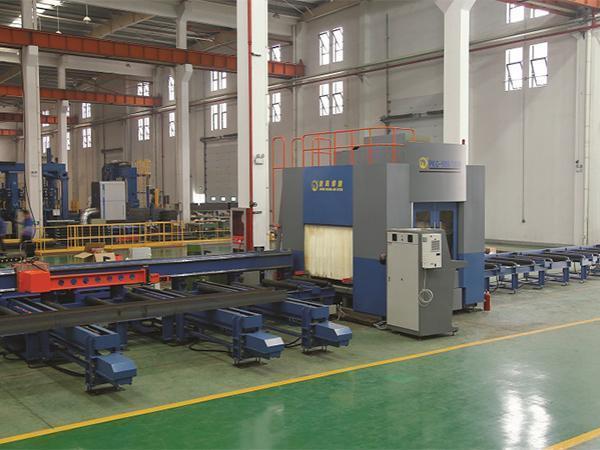

2. رف الماكينة الرئيسية بالكامل هو الجزء الرئيسي لخط الإنتاج الكامل. وجهزت مع وحدة التموضع والإختبار، الربوت يمكنه تنفيذ الأوامر وبعض الأجزاء الرئيسية. التمركز، الإختبار والتقطيع للفولاذ الإنشائي كلها تتم من خلال الماكينة الرئيسية.

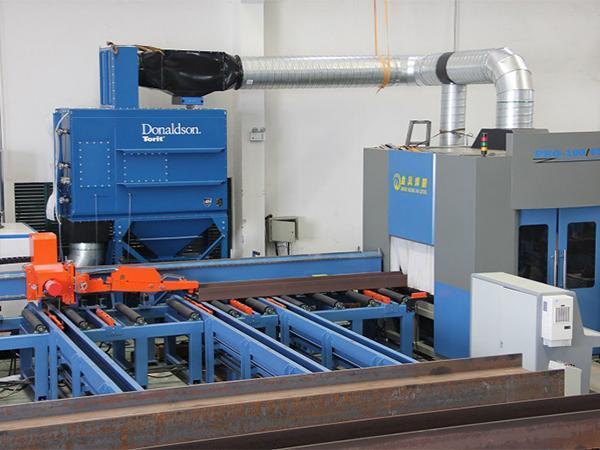

3. منطقة القطع للماكينة الرئيسية تعتمد التركيبة المحكمة نوع الصندوق. في أسفل الصندوق، هناك فتحة شفط والتي يمكن من خلالها شفط الأتربة في منطقة القطع إلى المنقي. ماكينة التقطيع هذه تحقق معالجة تنقية عن طريق منقي إسطواني، لذلك الإنبعاث يتوافق مع المعايير للإنبعاثات الداخلية. هذه الماكينة تقلل التولوث البيئي الناجم عن أتربة البلازما وضوء القوس.
4. ملف بيانات DSTV المتولد عن طريق تركيبة Tekla يمكن مباشرة يخزن في نظام CNC وبعد ذلك يتولد برنامج مسار المعالجة للفولاذ الإنشائي، وهذا يحقق المعالجة الأوتوماتيكية.
