الوصف
أقصى سرعة للمعالجة لماكينة تقطيع المعادن بالليزر والبلازما TFG تصل حتى 2400 مم\دقيقة، لذلك تتحسن كفاءة العمل. بتحسين طرق التحكم لحركة القطع، سطح القطع باللزر والبلازما يكون أكثر نعومة. هذه الماكينة يمنها تحقيق أنواع متعددة من طرق المعالجة مثل القطع ووضع العلامات تحت قدرات وسرعات مختلفة عن طريق نفس ملف الإجراءات لقطع الليزر. من أجل راحة العميل، هذه الماكينة جهزت مع الوظائف التالية: خرج التصنيع الأمامي والخلفي والبرمجة في نفس الوقت والقطع المسبق لمنطقة المعالجة.
التطبيق
استخدمت ماكينة تقطيع المعادن بالليزر والبلازما TFG بشكل واسع في التقطيع، النحت ووضع العلامات بولي مثيل ميثاكريلات، أكريليك وبعض المواد الأخرى. معالجة البلازما يمكن ان تستخدم لقطع ألواح الدرفلة على البارد، الفولاذ المقاوم للصدأ، اللوح المجلفن، النحاس، الألمنيوم وبعض المواد الأخرى.
| البند | المتغيرات |
| عرض المعالجة | 3000 مم×1500 مم |
| الشوط الفعال الأفقي | أكبر من أو تساوي 1550 مم |
| الشوط الفعال الطولي | أكبر من أو تساوي 3080 مم |
| شوط محور Z | أكبر من أو تساوي 120 مم |
| حمل طاولة العمل | 900 كجم |
| السرعة الطولية (أقصى سرعة) | 36 متر\دقيقة |
| السرعة الأفقية (أقصى سرعة) | 36 متر\دقيقة |
| سرعة الرفع لمحور Z (أقصى سرعة) | 24 متر\دقيقة |
| سرعة تتابعية لمحور Z (أقصى سرعة) | 10 متر\دقيقة |
| البند | المتغيرات |
| دقة التوجيه | 0.05 مم |
| دقة التموضع | أقل من أو تساوي ±0.05 مم\500 مم |
| دقة زاوية اليمين | أقل من أو تساوي ±0.2 مم (1.5 متر×3 متر) |
| دقة حساسية فوهة القطع | أقل من أو تساوي 0.1 مم |
| دقة حجم المعالجة | المعالجة 3 متر×1.5 متر، الدقة±0.05 مم (لوح الفولاذ الكربوني أقل من 3 مم ) |
| عرض القطع | من 0.1 مم إلى 0.3 مم (وفقاً لسمك اللوح) |
| خشونة القطع | من 6.3 إلى 12.5 um (وفقاً لسمك اللوح) |
| ميل القطع | أقل من أو يساوي 1 |
| المادة | الغاز | السمك (الأقصى) |
| الفولاذ المطاوع | O2 | أقصى قطع 16 مم، قطع بجودة عالية 14 مم |
| الفولاذ المقاوم للصدأ | N2 | أقصى قطع 8 مم، قطع بجودة عالية 6 مم |
| سبيكة الألمنيوم | N2 | أقصى قطع 5 مم، قطع بجودة عالية 3 مم |
| أقل فتحة قطع | عندما يكون السمك للوح أقل من 3 مم: أقل من أو يساوي سمك اللوح | |
تركيبة المخرطة
ماكينة تقطيع المعادن بالليزر والبلازما TFG تعتمد تركيبة الدوار الثنائي القنطرة نوع القرص، لذلك المخرطة لديها سرعة تعجيل أسرع وإستقرارية في السرعات العالية. وتتكون بالأساس من وسادة المخرطة، عارضة قنطرية، ترس التدوير ثنائي الضبط والرف، الخ. خط الأنابيب محكم بالكامل للحماية. مقطع العارضة راكب على مقطع طاولة العمل للماكينة، ويمكنها التحرك طولياً على طول القضيب الخطي ووحدة التدوير على طاولة العمل. مقطع الكمر من النوع المربع جهز مع قضيب خطي ووحدة تدوير. وحدة التدوير الأفقية تعتمد القضيب الخطي كموجه حركة. هي تحقق الحركة الأفقية عن طريق التشابك للترس والرف.
الرف الطولي والأفقي

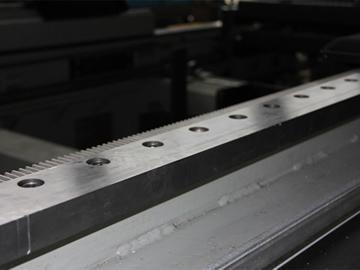

ماكينة القطع تعتمد رف الضبط المستورد المفحوص بدقة، متوافق ومثبت لضمان التشغيل المستقر ودقة النقل للماكينة.
الدوار الطولي والأفقي
الدوار يدمج مخفض الترس المظبوط عالي الصلابة ، ألمانيا ومحرك المؤازر AC. يمكنه تحقيق الحركة الطولية والأفقية للماكينة عن طريق التشابك المرن للترس والرف.
وحدة رفع شعلة القطع

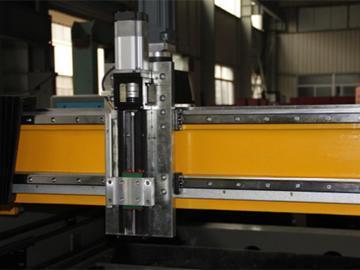

وحدة رفع شعلة القطع تعتمد موجه القضيب الخطي المزدوج والبراغي الكروية الدقيقة كطريق للنقل، لذلك رفع الشعلة تكون مستقرة جداً. وكذلك لديها حماية مزدوجة تحديد الوضع ميكانيكياً والحد اللين لضمان جودة القطع والرفع الآمن لشعلة القطع بالليزر.
وحدة سلسلة السحب الطولي والأفقي
هناك العديد من كوابل الخدمة ومصادر الهواء والتي يجب ألأن تقودنا إلى ماكينة القطع على طول إتجاه الحركة الطولية والأفقية. لأن هناك أكثر طولية للكوابل وأنابيب الغاز، الحركة الطولية لديها حمل حركة كبير والذي يقلل من التشغيل المستقر والموثوقية للماكينة. لذلك نظام الحركة الطولية يعتمد وحدة مؤازر لسلسلة السحب لضمان التشغيل المستقر طولياً وأفقياً.
نظام التحكم
نظام التحكم يتكون من نظام CNC، جهاز الليزر، نظام المسار العكسي، نظام المؤازر، خزانة التحكم، الخ.
نظام CNC
نظام CNC لشركة Jinfeng المستخدم في ماكينة تقطيع المعادن بالليزر والبلازما TFG يعتمد نظام تدوير المؤازر الرقمي المستورد من شركة FAGOR الإسبانية: FAGOR هي مؤسسة مشهورة في العالم في صناعة نظام CNC. المنتج لشركة FAGOR هو واحد من أنظمة CNC التي لديها أكبر حصة في السوق الصيني لصناعة ماكينات القطع بالليزر. FAGOR لديها مكتب في بكين، Guangzhou، شنغهاي، Dalian، الخ. علاوة على ذلك، نظام CNC متوفر دائماً في المخزون الكبير لـ Jinfen، لذلك نحن يمكننا توفير في الوقت، بسرعة وخدمة الموقع لعملائنا.
رأس القطع بالليزر ونظام التتابع
رأس القطع بالليزر هو رأس قطع بألياف ليزر خاصة مع مكونات تفادي الإصدام المغناطيسية ووظيفة ليزر MECH. مثبت العدسة نوع الدرج يمكن التبديل لعدسات التركيز السريع. الماكينة قابلة لتطبيق الغاز المساعد عالي الضغط 25 بار، لذلك ماكينة التقطيع تحقق التقطيع للفولاذ المقاوم للصدأ باستخدام الغاز المساعد بالضغط العالي.
رأس القطع جهز مع نظام تحسس إرتفاع التموضع التتابعي مع الإستجابة العالية والموثوقية العالية. دقة التموضع ±0.1 مم. الماكينة تحقق التتبع الأوتوماتيكي وتصحيح المسافة بين سطح قطعة العمل وفوهة القطع، الضبط الموضعي النسبي لتركيز الليزر واللوح، وهذا يحمي تأثر جودة القطع الناتج عن اللوح الغير منتظم المراد قطعة.
نظام مسار الغاز
نظام مسار الغاز يعتمد الصمام الكهرومغناطيسي المستورد وبعض المكونات.
بإستخدام صمام تناسب الضغط المضبوط للتحكم الأوتوماتيكي والضغط الضبط للغاز المساعد للقطع، ماكينة القطع هذه تحقق التوصيل مع ثلاث غازات مساعدة مختلفة والتي يمكن تبديلها بدون ضبط يدوي خلال القطع. الماكينة كذلك جهزت مع وحدة الغاز للضغط العالي والتي يمكن استخدامها بشكل خاص لقطع الفولاذ المقاوم للصدأ وبعض المواد الأخرى مع سمك أكبر.
مقدمة عن Jinfeng
شركة Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd لديها قسم ميكانيكي، قسم كهربائي وقسم برمجة. في الإجمال هناك 80 شخص في الفريق. نحن كذلك نستأجر مهندسين من ESAB لكي ينفذ تطوير الوصلات والتصميم لمختلف خطوط الإنتاج لكمر الحديد H، لذلك نحن لدينا ضمان تقني.
القدرة الإنتاجية القوية لشركة Jinfeng: نحن لدينا 13 مركز لماكينات CNC المستوردة، مركز تصنيع كبير 34 متر×12 متر، وبذلك يكون الإنتاج السنوي لمكاينات التجميع المختلفة 1000.
كل الأعضاء لفريق المبيعات لديهم أكثر من 10 سنوات من الخبرة في الخدمة، لذلك يمكنهم توفير للعملاء المشورات المختلفة والخدمات في الوقت. إلى جانب ذلك، Jinfeng جهزت مع فريق خدمات مابعد البيع المكون من 30 عامل، لذلك يمكنهم توفير خدمة مابعد البيع على مدار 24 ساعة خلال السنة كاملة.
